RFID超高频一体化读写器 F5019

超高频一体式系列读取设备是高端一体化UHF RFID读写器产品，其设计搭载了本公司研发的超高频M2210/M2100读写模块和RFID天线，一体式设备F5019读取距离可达0~23米，行业多标签算法可极速识别标签。针对客户的需求，标签可加密设置，其他读写器读时为乱码，增强保密性。在同类产品中性能稳定且读取距离远，设备标准集成有RS232和100兆以太网络通讯接口。

超高频一体式系列采用ABS工程塑料外壳设计，防水防尘、抗干扰能力强且电路防雷设计，满足室外全天候工业级产品的设计要求。支持EPC global UHF Class 1 Gen 2 / ISO 18000-6C协议，具有多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。

  • 产品介绍
  • 技术参数

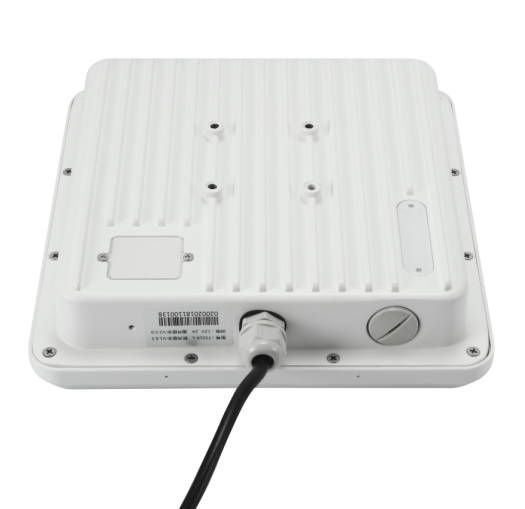

  • 产品外观
  1. H系列采用M2210模块，接收灵敏度可达-82dBm；L系列采用M2100模块，接收灵敏度可达-62dBm，高性能，苛刻的应用环境亦适用；
  2. 稳定性高：60*24小时高温拷机，可不间断稳定运行；
  3. 多标签密集读取性能卓越，H系列可实现大于800tags/s标签识别率，L系列可实现大于200tags/s标签识别率；
  4. 提供功能全面的软件开发套件（SDK）及接口，易与RFID软件集成；
  5. 采用集成化射频芯片，模块性能稳定，恶劣高要求应用环境亦可适用；
  6. 采用载波消除技术，标签读取的准确性好、范围广；
  7. 为可靠数据捕获而增强的噪音抑制功能；
  8. 支持高精度返回信号强度（RSSI）；
  9. 抗干扰性能好及电路防雷设计；
  10. 采用ABS工程塑料盒外壳设计，坚固耐用。

该系列目前主要有2款产品

型号 版本差异
F5019-H H系列搭配M2210模块
F5019-L L系列搭配M2100模块

简单故障说明及排除

运行灯闪烁提示

  1. 启动运行800ms亮，700ms灭；
  2. 有线网络连接成功（或WIFI网络连接成功，或4G网络连接成功），160ms亮，140ms灭；
  3. 进入MQTT连接状态闪烁速度在网络连接成功的基础上增加5倍。

蜂鸣器提示

  1. WIFI/4G/有线网络连接成功，蜂鸣器连响3声，时间间隔大概50ms；
  2. MQTT连接成功，蜂鸣器连响3声，时间间隔大概20ms；
  3. 有线网络连接成功后，发生异常断开，蜂鸣器长鸣，500ms间隔；
  4. 设置参数成功，蜂鸣器连响2声，时间间隔大约50ms；
  5. 恢复系统设置后，蜂鸣器连响3声，时间间隔大约80ms；
  6. 上电模块自检失败，连响2声，时间间隔800ms；
  7. 上电模块自检成功，蜂鸣器响一声，时长200ms；

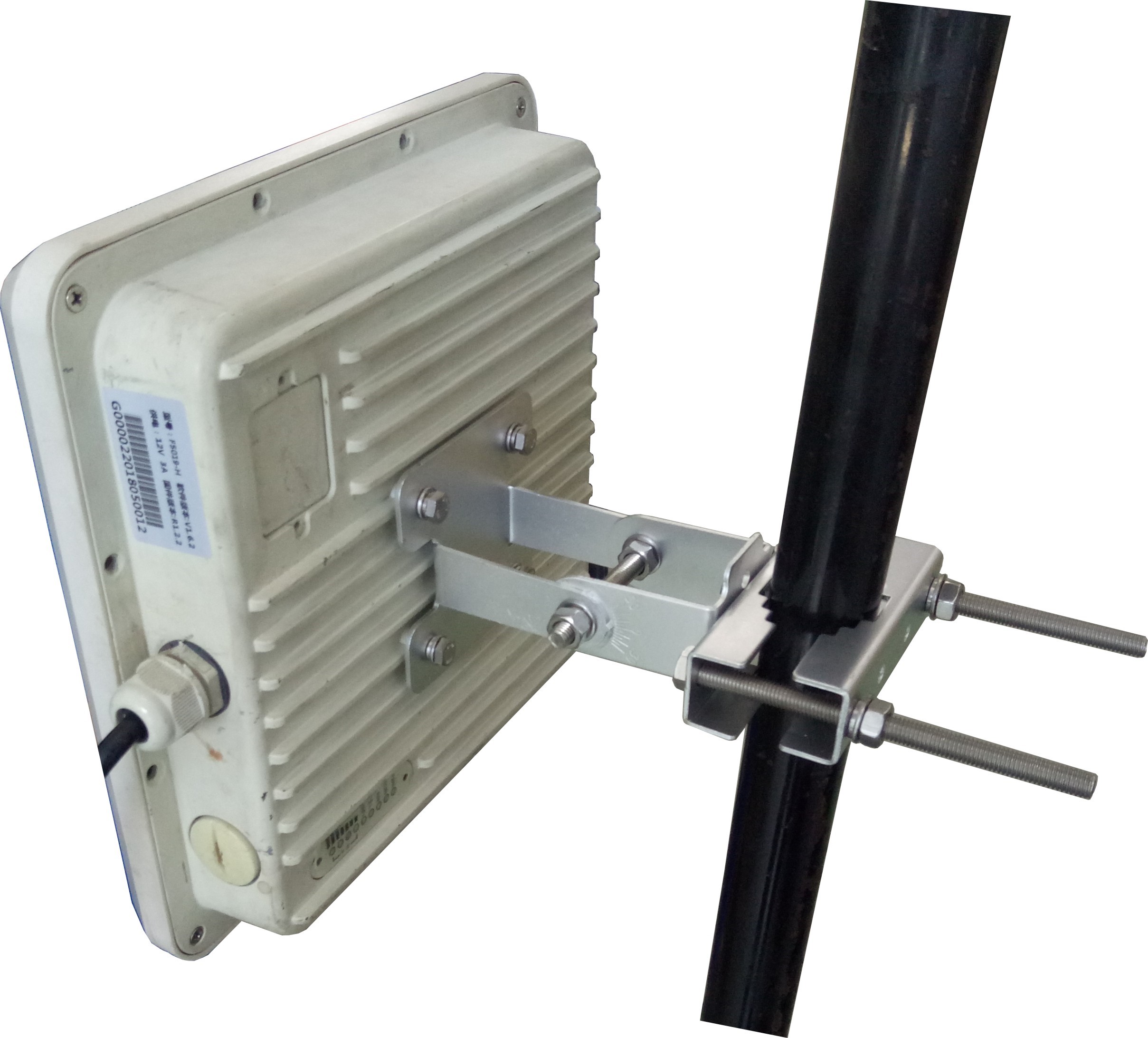

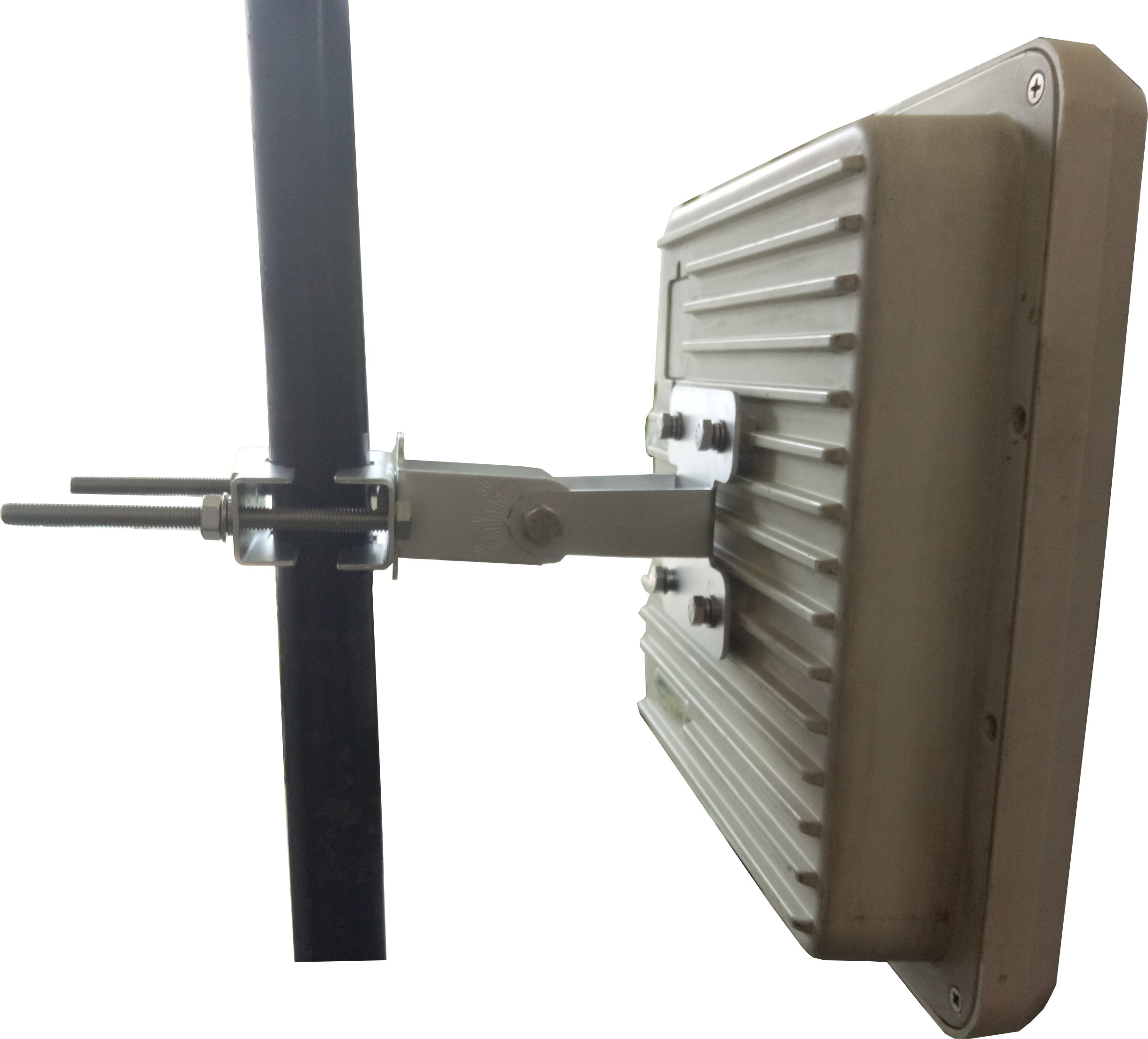

产品外观尺寸和安装图

序号 名称 参数
1 工作电压 DC 12V
2 峰值工作电流 H系列：2.0A

L系列：700mA
3 工作温度 -20～65℃
4 工作湿度 5%-95% RH 无凝露
5 储存温度 -30～+70℃
6 标签协议 EPC global UHF Class 1 Gen 2 / ISO 18000-6C
7 工作频段 840～960 MHz
8 支持工作区域 China 1，China 2

US, Canada and other regions following U.S. FCC

Europe and other regions following ETSI EN 302

208 with & without LBT regulations

Japan、 Korea、 Malaysia、 Taiwan
9 输出功率 软件可调：H系列：步阶间隔1.0dB，+5dBm-+30dBm

L系列：步阶间隔1.0dB，+5dBm-+25dBm
10 输出功率平坦度 ±0.2dBm
11 接收灵敏度 H系列：-82dBm

L系列：-62dBm
12 射频端口驻波 ≤1.5
13 读取距离  F5019-H:0～23米

F5019-L:0～8米

读取距离与标签类型、发射功率以及应用环境有关
14 多标签读取 H系列：≥800tags/s

L系列：≥200tags/s
15 接口通讯速率 115200bps
16 工作温度检测 支持
17 密集读写器模式 DRM 支持
18 天线连接保护 支持
19 返回信号接受强度 RSSI H系列：支持

L系列：支持
20 天线类型 搭配9dBi圆极化天线
21 通迅接口 标准：RS-232、RJ45（100兆以太网络接口）

可定制：RS-485、4G、WIFI、蓝牙
22 蜂鸣器 有
23 外观设计 ABS工程塑料盒外壳设计
24 外观尺寸 270*270*75mm
25 防护等级 IP65
26 重量（整机） 2.8KG
