2.4G有源RFID读写器F2420

F2420 2.4G有源读写器是一款工作在2.45GHz频段的有源RFID读写设备,搭配全向/定向天线可以实现全向定向读写功能。该产品采用外置天线安装方式,可灵活配置各类全向及定向天线,具有和范围广、识别率高、功能强大、可靠性高、扩展性强等特点,其读取可达5~350m。

F2420是新一代高性能式2.45G远距离读写器,凝聚了迅远科技10年的RFID研发经验。搭载了Nordic公司研发的新一代2.4G高频收发芯片,主控芯片选用了新一代高性能ARM-COTEXM3处理器,具备多设备通信、看门狗、心跳包和实时监控设备状态信息等功能,并集成有韦根26/34、RS232以及100兆网口等通讯接口。

F2420读写器采用防水设计,防水等级可达IP67,适合户外环境下使用。设备带有各种通信接口,便于快捷和主机连接。产品采用了软件容错和硬件抗干扰设计,能在恶劣的工作环境中长时间连续、稳定地工作。

F2420读写器适用范围广泛,可用于医院、养老院、学校、工矿、企事业单位、科研院校、监狱等单位的人员区域定位,以及涉密资料、贵重物品、仓储物品、流转资产管理等应用。

  • 产品介绍
  • 技术参数

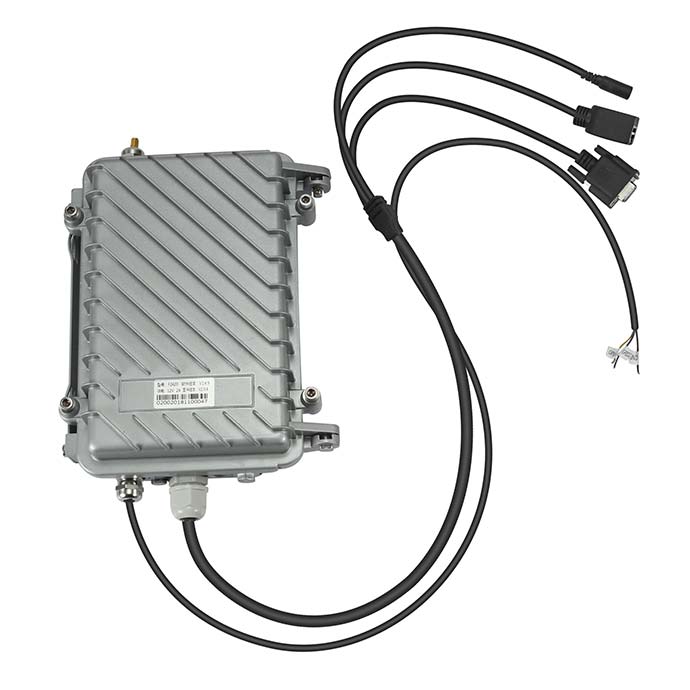

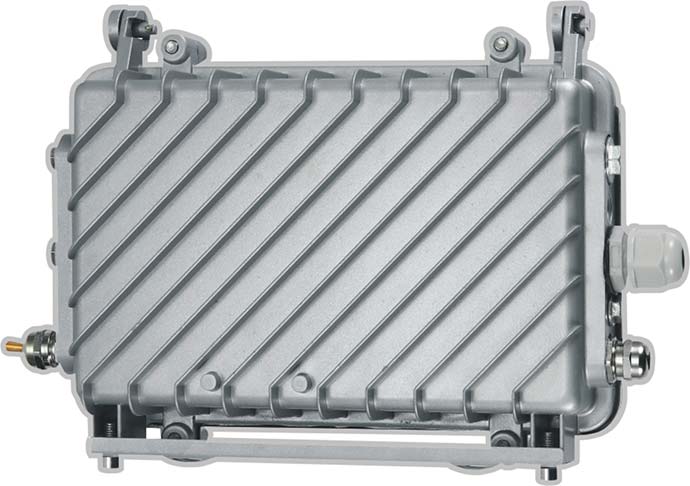

  • 产品外观
  1. 读写器支持韦根26/34、RS232以及100兆网口等通讯接口。
  2. 读写器支持自动读标、命令触发适应用户的不同需求。
  3. 采用多读写器技术,支持多读写器密集环境工作模式。
  4. 读写器天线采用外置安装方式,可灵活配置各类全向及定向天线,满足各种应用场景需求。
  5. 识读距离可软件调试,实现周界性应用。
  6. 提供功能强大的API用户接口,可实现与用户现有信息系统的快速集成和对接。
  7. 读写器的设计、器件选型和生产测试过程均参照工业产品标签,可满足各类苛刻条件下的使用。
  8. 该产品采用金属外壳,具有高强度,抗干扰等优点。
  9. 通信协议为迅远自主开发,针对特殊用户需求可定制和扩展。
  10. 提供配套迅远 API 开发包,使客户能快速完成开发。

简单故障说明及排除

运行灯闪烁提示:

  1. 启动运行800ms亮,700ms灭;
  2. 有线网络连接成功(或WIFI网络连接成功,或4G网络连接成功),160ms亮,140ms灭;
  3. 进入MQTT连接状态闪烁速度在网络连接成功的基础上增加5倍。

蜂鸣器提示:

  1. WIFI/4G/有线网络连接成功,蜂鸣器连响3声,时间间隔大概50ms;
  2. MQTT连接成功,蜂鸣器连响3声,时间间隔大概20ms;
  3. 有线网络连接成功后,发生异常断开,蜂鸣器长鸣,500ms间隔;
  4. 设置参数成功,蜂鸣器连响2声,时间间隔大约50ms;
  5. 恢复系统设置后,蜂鸣器连响3声,时间间隔大约80ms;
  6. 上电模块自检失败,连响2声,时间间隔800ms;
  7. 上电模块自检成功,蜂鸣器响一声,时长200ms;
  8. 连接模块是罗丹模块,连响3声,时间间隔100ms。
射频参数
工作频率 2.4~2.483G
信号衰减 软件可调:0-63dbm(数值越大,衰减越大)
接收灵敏度 -95 dbm
通信速率 1Mbit/s
天线接口 1个N型母头(可选配双通道)
识别角度 全向/定向(根据搭配的是定向天线还是全向天线决定)
极化方式 垂直极化
通信接口
通信接口 RS232、10/100M自适应以太网接口

韦根26/34(可选)、RS-485(可定制)

I/O接口 2路输入接口、4路输出接口(可选)
可扩展无线模块 802.11模块、全网通4G模块
固件升级 支持串口升级
串口通信参数 波特率可调(默认230400bps)
应用软件平台 提供软件开发套件(SDK)及API
标签操作
支持标签操作 私有协议
支持标签工作模式 主动标签
读标签距离 5~350m(取决于天线和标签输出功率)
识别速度 500个标签/秒(仅限ID号)
机械电气性能
尺寸 270mm×200mm×80mm(L×W×H)
重量 1.28kg
整机功耗 2W
电源 DC12V
安装方式 抱箍安装
工作温度 -25℃~65℃
储存温度 -30℃~70℃
工作湿度 5%~95~(无凝露)
IP等级 IP67
